產品說明

Z941T、Z941W、Z941H 型 PN10、PN16 鐵制電動楔式閘閥：電動、法蘭連接、明桿楔式剛性單閘板，閥座密封面材料為黃銅（Z941T-10）、灰鑄鐵（Z941W-10）、鉻不銹鋼（Z941H-10）、球墨鑄鐵（Z914T-16Q Z941W-16Q），公稱壓力 PN10~PN63，閥體材料為鑄鐵的閘閥。

產品性能參數

Z941T、Z941W、Z941H 型 PN10、PN16 鐵制電動楔式閘閥主要性能參數

型號	PN	工作壓力/MPa	適用溫度/℃	適用介質
Z941T-10	10	1.0	≤200	水、蒸汽
Z941W-10			≤100	油品
Z941H-10			≤200	水、蒸汽
Z941T-16Q	16	1.6		水、蒸汽
Z941W-16Q			≤100	油品

返回頁首

產品零部件材料

Z941T、Z941W、Z941H 型 PN10、PN16 鐵制電動楔式閘閥零部件材料

型號	材料
	閥體、閥蓋、閘板	閥桿	密封面	填料
Z941T-10	灰鑄鐵	碳鋼	黃銅	油浸石棉填料
Z941W-10			灰鑄鐵
Z941H-10		鉻不銹鋼		柔性石墨
Z941T-16Q	球墨鑄鐵	碳素鋼或鉻不銹鋼	玩轉鑄鐵	石棉石墨
Z941W-16Q

返回頁首

產品外形及結構尺寸

Z941T、Z941W、Z941H 型 PN10 鐵制電動楔式閘閥主要外形及結構尺寸

DN	L	D	D1	D2	B	H	L1	L2	z×Φd	D0	重量/kg
100	230	215	180	155	22	653	170	316	8×Φ18	200	80
125	255	245	210	185	24	750	170	324	8×Φ18	200	120
150	280	280	240	210	24	846	170	333	8×Φ23	200	140
200	330	335	295	265	26	940	170	333	8×Φ23	200	210
250	380	390	350	320	28	1070	325	460	12×Φ23	250	285
300	420	440	400	368	28	1210	325	460	12×Φ23	250	400
350	450	500	460	428	30	1310	325	460	16×Φ23	250	500
400	480	565	515	482	32	1790	408	530	16×Φ25	250	700
450	510	615	565	532	32	1930	408	530	20×Φ25	360	810
500	540	670	620	585	34	2103	394	647	20×Φ25	360	856
600	600	780	725	685	36	2141	394	647	20×Φ30	360	1130

返回頁首

Z941T、Z941W、Z941H 型 PN16 鐵制電動楔式閘閥主要外形及結構尺寸

DN	L	D	D1	D2	B	z×Φd	H	L1	L2	D0	重量/kg
100	230	215	180	155	22	8×Φ18	738	170	291	200	91
125	255	245	210	185	24	8×Φ18	757	170	291	200	120
150	280	280	240	210	24	8×Φ23	895	170	308	200	139
200	330	335	295	265	26	8×Φ23	1074	325	425	250	226
250	380	390	350	320	28	12×Φ23	1181	325	425	250	226
300	420	440	400	368	28	12×Φ23	1332	325	460	250	325
350	450	500	460	428	30	16×Φ23	1519	408	460	250	412
400	480	565	515	482	32	16×Φ25	1736	408	530	320	621
450	510	615	565	532	32	20×Φ25	1921	394	647	320	720
500	540	670	620	585	34	20×Φ25	2103	394	647	320	856
600	600	780	725	685	36	20×Φ30	2414	394	647	320	1131
700	660	895	840	800	40	24×Φ30	2705	556	905	500	1848
800	720	1010	950	905	44	24×Φ34	2907	556	905	500	2613

返回頁首

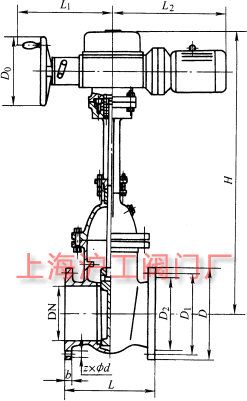

產品外形及結構尺寸示意圖

返回頁首
