產品說明

Z41T-10、Z41W-10 型鑄鐵楔式閘閥：手動、法蘭連接、明桿楔式剛性單閘板，閥座密封面材料為黃銅（Z41T-10）、灰鑄鐵（Z41W-10），公稱壓力 PN10，閥體材料為灰鑄鐵的閘閥。

產品性能參數

Z41T-10、Z41W-10 型鑄鐵楔式閘閥主要性能參數

型號	PN	工作壓力/MPa	適用溫度/℃	適用介質
Z41T-10	10	1.0	≤200	水、蒸汽
Z41W-10	10	1.0	≤100	油品

返回頁首

產品零部件材料

Z41T-10、Z41W-10 型鑄鐵楔式閘閥零部件材料

型號	材料
	閥體、閥蓋、閘板	閥桿	密封面	填料
Z41T-10	灰鑄鐵	碳鋼	黃銅	油浸石棉填料
Z41W-10	灰鑄鐵	碳鋼	灰鑄鐵	油浸石棉填料

返回頁首

產品外形及結構尺寸

Z41T-10、Z41W-10 型鑄鐵楔式閘閥主要外形及結構尺寸（mm）

DN	L	D	D1	D2	b	H	H1	z×Φd	D0	重量/kg
50	180	160	125	100	20	286	345	4×Φ18	180	17
65	195	180	145	120	20	331	410	4×Φ18	180	22
80	210	195	160	135	22	375	470	4×Φ18	200	30
100	230	215	180	155	22	430	544	8×Φ18	200	35
125	255	245	210	185	24	523	660	8×Φ18	240	52
150	280	280	240	210	24	592	762	8×Φ23	240	70
200	330	335	295	265	26	772	993	8×Φ23	320	125
250	380	390	350	320	28	903	1176	12×Φ23	320	170
300	420	440	400	368	28	1043	1366	12×Φ23	400	226
350	450	500	460	428	30	1173	1540	16×Φ23	400	360
400	480	565	515	482	32	1245	1765	16×Φ25	500	444
450	510	615	565	532	32	1500	1970	20×Φ25	500	590
500	540	670	620	585	34	1780	2280	20×Φ25	720	740
600	600	780	725	685	36	2010	2620	20×Φ30	720	960

返回頁首

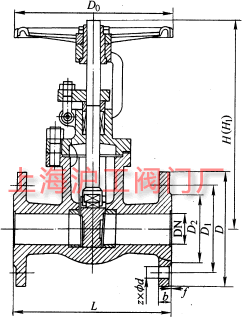

產品外形及結構尺寸示意圖
