產品說明

PZ641H 型 PN16~PN63 氣動鋼制排渣閘閥：氣動、法蘭連接、明桿楔式剛性單閘板，閥座密封面材料為碳素鋼堆焊鐵基合金，公稱壓力 PN16~PN63，閥體材料為碳素鋼的排渣閘閥。

產品性能參數

PZ641H 型 PN16~PN63 氣動鋼制排渣閘閥主要性能參數

型號	PN	工作壓力/MPa	適用溫度/℃	適用介質
PZ641H-16C	16	1.6	≤100	灰渣水混合物（灰水比 1:1:5 最大粒度≤50毫米）
PZ641H-25	25	2.5
PZ641H-40	40	4.0
PZ641H-63	63	6.3

返回頁首

產品零部件材料

PZ641H 型 PN16~PN63 氣動鋼制排渣閘閥零部件材料

型號	材料
	閥體、閥蓋	閘板	閥體密封圈	閥桿	墊片	填料
PZ641H-16C	碳素鋼	碳素鋼堆焊鐵基合金		鉻不銹鋼	橡膠石棉板	石棉石墨
PZ641H-25
PZ641H-40
PZ641H-63

返回頁首

產品外形及結構尺寸

PZ641H-16C 型氣動鋼制排渣閘閥主要外形及結構尺寸

DN	L	D	D1	D2	z×Φd	b	f	H3	H2	H	H1	重量/kg
100	300	220	180	158	8×Φ18	24	3	265	120	715	840	195
150	350	285	240	212	8×Φ22	28	3	290	162	945	1205	258
200	400	340	295	268	12×Φ22	30	3	307	200	1245	1545	344
250	450	405	355	320	12×Φ26	32	3	454	220	1550	1850	438
300	500	460	410	370	12×Φ26	34	4	610	260	1620	1980	630
350	550	520	470	430	16×Φ26	38	4	630	290	1690	2045	821
400	600	580	525	480	16×Φ30	40	4	645	338	1805	2205	940
450	650	640	585	532	20×Φ30	40	4	675	360	2015	2466	1019
500	700	715	650	585	20×Φ33	42	4	695	400	2115	2615	1138

返回頁首

PZ641H-25 型氣動鋼制排渣閘閥主要外形及結構尺寸

DN	L	D	D1	D2	z×Φd	b	f	H3	H2	H	H1	重量/kg
150	350	300	250	212	8×Φ26	30	3	275	132	720	860	226
200	400	360	310	278	12×Φ26	34	3	300	200	950	1240	298
250	450	425	370	335	16×Φ30	36	3	318	220	1250	1580	394
300	500	485	430	390	16×Φ30	40	4	464	260	1550	1890	498
350	550	555	490	450	16×Φ33	40	4	630	290	1630	2070	700
400	600	620	550	505	16×Φ36	40	4	650	338	1706	2265	901
450	650	670	600	555	20×Φ36	42	4	665	360	1740	2525	4036
500	700	730	660	615	20×Φ36	44	4	695	400	2045	2685	1119
600	800	845	770	720	20×Φ39	46	4	710	437	2165	2740	1238

返回頁首

PZ641H-40 型氣動鋼制排渣閘閥主要外形及結構尺寸

DN	L	D	D1	D2	z×Φd	b	f	H3	H2	H	H1	重量/kg
150	450	300	250	104	8×Φ26	32	3.5	285	184	740	880	256
200	550	375	320	260	12×Φ30	38	3.5	310	224	970	1260	328
250	650	450	385	313	12×Φ33	38	3.5	627	245	1270	1600	424
300	750	545	450	364	16×Φ33	42	3.5	474	276	1580	1920	538
350	850	580	510	422	16×Φ36	48	4	640	310	1660	2100	740
400	950	660	585	172	16×Φ39	52	4	660	340	1746	2295	750

返回頁首

PZ641H-63 型氣動鋼制排渣閘閥主要外形及結構尺寸

DN	L	D	D1	D2	z×Φd	b	f	H3	H2	H	H1	重量/kg
150	450	345	280	204	8×Φ33	36	3.5	295	184	760	900	286
200	550	415	345	260	12×Φ36	42	3.5	320	224	990	1280	358
250	650	470	400	313	12×Φ36	42	3.5	339	245	1290	1630	454
300	740	430	460	364	16×Φ36	46	3.5	584	276	1610	14950	478
350	850	600	525	422	16×Φ39	50	4	650	310	1690	2140	780
400	950	670	585	472	16×Φ42	60	4	670	340	1776	2345	811

返回頁首

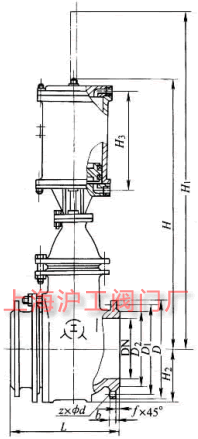

產品外形及結構尺寸示意圖
