產品說明

Z41X-10、Z41X-16Q 型明桿軟密封閘閥：手動、法蘭連接、明桿楔式剛性單閘板，閥座密封面材料為丁晴橡膠，公稱壓力 PN10，閥體材料為鑄鐵（Z41X-10）、球墨鑄鐵（Z41X-16Q）的軟密封閘閥。

產品性能參數

Z41X-10、Z41X-16Q 型明桿軟密封閘閥主要性能參數

型號	PN	工作壓力/MPa	適用溫度/℃	適用介質
Z41X-10	10	1.0	≤80	水
Z41X-16Q	16	1.6	≤80	水

返回頁首

產品零部件材料

Z41X-10、Z41X-16Q 型明桿軟密封閘閥零部件材料

型號	材料
	閥體、閥蓋	閥桿	襯膠閘板	填料
Z41X-10	灰鑄鐵	鉻鎳不銹鋼	球墨鑄鐵（丁晴橡膠）	丁晴橡膠
Z41X-16Q	球墨鑄鐵	鉻鎳不銹鋼	球墨鑄鐵（丁晴橡膠）	丁晴橡膠

返回頁首

產品外形及結構尺寸

Z41X-10 型明桿軟密封閘閥主要外形及結構尺寸

DN	L	D	D0	D1	b	f	z×Φd
50	178	165	125	99	20	3	4×Φ19
65	190	185	145	118	20	3	4×Φ19
80	203	200	160	132	22	3	8×Φ19
100	229	220	160	132	22	3	8×Φ19
125	254	250	210	184	26	3	8×Φ19
150	267	285	240	211	26	3	8×Φ23
200	229	340	295	266	26	3	8×Φ23
250	330	395	350	319	28	4	12×Φ23
300	356	445	400	370	28	4	12×Φ23
350	381	505	460	429	30	4	16×Φ23
400	406	565	515	480	32	4	16×Φ28
450	432	615	565	530	32	4	20×Φ28
500	457	670	620	582	34	4	20×Φ28
600	508	780	725	682	36	5	20×Φ31

返回頁首

Z41X-16Q 型明桿軟密封閘閥主要外形及結構尺寸

DN	L	D	D0	D1	b	f	z×Φd
50	178	165	125	99	19	3	4×Φ19
65	190	185	145	118	19	3	4×Φ19
80	203	200	160	132	19	3	8×Φ19
100	229	220	180	156	19	3	8×Φ19
125	254	250	210	184	19	3	8×Φ19
150	267	285	240	211	19	3	8×Φ23
200	229	340	295	266	20	3	12×Φ23
250	330	405	355	319	22	3	12×Φ28
300	356	460	410	370	24.5	4	12×Φ28
350	381	520	470	429	26.5	4	16×Φ28
400	406	580	525	480	28	4	16×Φ31
450	432	640	585	548	30	4	20×Φ31
500	457	715	650	609	31.5	4	20×Φ34
600	508	840	770	720	36	5	20×Φ37

返回頁首

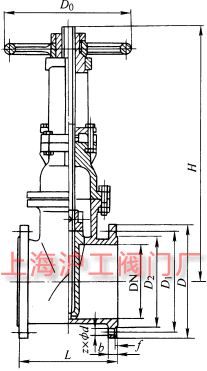

產品外形及結構尺寸示意圖

返回頁首
