產品說明

Z6s41H、Z6s41Y 型 PN16~PN63 法蘭連接氣動楔式閘閥：氣動、法蘭連接、明桿楔式剛性單閘板，閥座密封面材料為合金，公稱壓力 PN16~PN63，閥體材料為碳素鋼的閘閥。

產品性能參數

Z6s41H、Z6s41Y 型 PN16~PN63 法蘭連接氣動楔式閘閥主要性能參數

型號	PN	工作壓力/MPa	適用溫度/℃
Z6s41H-16C	16	1.6	≤200
Z6s41Y-16C
Z6s41Y-16I			≤390
Z6s41Y-16P			≤200
Z6s41Y-16R
Z6s41H-25	25	2.5	≤200
Z6s41Y-25
Z6s41Y-25I			≤390
Z6s41Y-25P			≤200
Z6s41Y-25R
Z6s41H-40	40	4.0	≤200
Z6s41Y-40
Z6s41Y-40I			≤390
Z6s41Y-40P			≤200
Z6s41Y-40R
Z6s41H-63	63	6.3	≤200
Z6s41H-63
Z6s41H-63I			≤390
Z6s41H-63P			≤200
Z6s41H-63R

返回頁首

產品零部件材料

Z6s41H、Z6s41Y 型 PN16~PN63 法蘭連接氣動楔式閘閥零部件材料

型號	材料
	閥體、閥蓋	閘板	閥座	閥桿
Z6s41H-16C	碳鋼碳鋼	碳鋼+鉻鋼或鈷鉻鎢		鉻鋼
Z6s41Y-16C
Z6s41Y-16I	鉻鉬鋼	鉻鉬鋼+鈷鉻鎢	鉻鎳鈦鋼+鈷鉻鎢	鉻鉬釩鋼
Z6s41Y-16P	鉻鎳鈦鋼	鉻鎳鈦鋼+鈷鉻鎢		鉻鎳鈦鋼
Z6s41Y-16R	鉻鎳鉬鈦鋼	鉻鎳鉬鈦鋼+鈷鉻鎢		鉻鎳鉬鈦鋼
Z6s41H-25	碳鋼碳鋼	碳鋼+鉻鋼或鈷鉻鎢		鉻鋼
Z6s41Y-25
Z6s41Y-25I	鉻鉬鋼	鉻鉬鋼+鈷鉻鎢	鉻鎳鈦鋼+鈷鉻鎢	鉻鉬釩鋼
Z6s41Y-25P	鉻鎳鈦鋼	鉻鎳鈦鋼+鈷鉻鎢		鉻鎳鈦鋼
Z6s41Y-25R	鉻鎳鉬鈦鋼	鉻鎳鉬鈦鋼+鈷鉻鎢		鉻鎳鉬鈦鋼
Z6s41H-40	碳鋼碳鋼	碳鋼+鉻鋼或鈷鉻鎢		鉻鋼
Z6s41Y-40
Z6s41Y-40I	鉻鉬鋼	鉻鉬鋼+鈷鉻鎢	鉻鎳鈦鋼+鈷鉻鎢	鉻鉬釩鋼
Z6s41Y-40P	鉻鎳鈦鋼	鉻鎳鈦鋼+鈷鉻鎢		鉻鎳鈦鋼
Z6s41Y-40R	鉻鎳鉬鈦鋼	鉻鎳鉬鈦鋼+鈷鉻鎢		鉻鎳鉬鈦鋼
Z6s41H-63	碳鋼碳鋼	碳鋼+鉻鋼或鈷鉻鎢		鉻鋼
Z6s41H-63
Z6s41H-63I	鉻鉬鋼	鉻鉬鋼+鈷鉻鎢	鉻鎳鈦鋼+鈷鉻鎢	鉻鉬釩鋼
Z6s41H-63P	鉻鎳鈦鋼	鉻鎳鈦鋼+鈷鉻鎢		鉻鎳鈦鋼
Z6s41H-63R	鉻鎳鉬鈦鋼	鉻鎳鉬鈦鋼+鈷鉻鎢		鉻鎳鉬鈦鋼

返回頁首

產品外形及結構尺寸

Z6s41H、Z6s41Y 型 PN16 法蘭連接氣動楔式閘閥主要外形及結構尺寸

DN	L	D	H	重量/kg
50	250	300	1051	71
80	280	300	1281	138
100	300	300	1321	180
150	350	300	1780	299
200	400	300	1853	446
250	450	300	2371	613
300	500	700	2402	907
350	550	420	2991	1138
400	600	420	3000	1767
500	700	420	3364	2627

返回頁首

Z6s41H、Z6s41Y 型 PN25 法蘭連接氣動楔式閘閥主要外形及結構尺寸

DN	L	D	H	重量/kg
80	280	360	1082	120
100	300	360	1176	148
150	350	435	1482	281
200	400	535	1788	478
250	450	535	1710	554
300	500	640	2413	816
400	600	785	2983	1443

返回頁首

Z6s41H、Z6s41Y 型 PN40 法蘭連接氣動楔式閘閥主要外形及結構尺寸

DN	L	D	H	重量/kg
50	216	320	1085	108
80	283	320	890	223
100	305	320	890	225
150	403	300	1876	466
200	419	300	2240	732
300	502	420	2400	1158

返回頁首

Z6s41H、Z6s41Y 型 PN63 法蘭連接氣動楔式閘閥主要外形及結構尺寸

DN	L	D	H	重量/kg
50	250	400	1155	216
80	310	400	1305	376

返回頁首

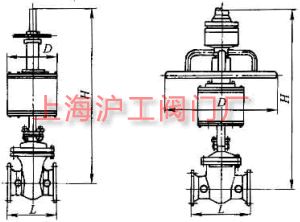

產品外形及結構尺寸示意圖
