產品說明

Z41H、Z41Y 型 150(Lb)~600(Lb) 鋼制楔式閘閥：手動、法蘭連接、明桿楔式剛性單閘板，閥座密封面材料為硬質合金，壓力級 150(Lb)~600(Lb)，閥體材料為碳素鋼（Z41Y-150(Lb)~600(Lb) ）、鉻鉬鋼（Z41Y-300(Lb)I Z41Y-400(Lb)I）、不銹鋼（Z41Y-150(Lb)P~600(Lb)P Z41Y-150(Lb)R~600(Lb)R Z41H-600(Lb)P Z41H-600(Lb)R）的美標閘閥。

產品性能參數

Z41H、Z41Y 型 150(Lb)~600(Lb) 鋼制楔式閘閥主要性能參數

型號	壓力級（Lb）	適用溫度/℃	適用介質
Z41Y-150（Lb）	150	≤425	水、蒸汽、油品
Z41Y-150（Lb）P	150	≤200	腐蝕性介質
Z41Y-150（Lb）R
Z41Y-300（Lb）	300	≤425	水、蒸汽、油品
Z41Y-300（Lb）P	300	≤200	腐蝕性介質
Z41Y-300（Lb）R
Z41Y-400（Lb）	400	≤425	水、蒸汽、油品
Z41Y-600（Lb）	600
Z41H-150（Lb）	150	≤425	水、蒸汽、油品
Z41H-300（Lb）	300
Z41H-400（Lb）	400
Z41Y-300（Lb）I	300	≤550	水、蒸汽、油品
Z41Y-400（Lb）I	400	≤450	非腐蝕性介質
Z4Y-400（Lb）P	400	≤150	弱腐蝕性介質
Z41Y-400（Lb）R		≤200	腐蝕性介質
Z41H-600（Lb）	600	≤200	非腐蝕性介質
Z41H-600（Lb）I		≤350
Z41H-600（Lb）P		≤200	腐蝕性介質
Z41Y-600（Lb）R	600	≤150	腐蝕性介質

返回頁首

產品零部件材料

Z41H、Z41Y 型 150(Lb)~600(Lb) 鋼制楔式閘閥零部件材料

型號	材料
	閥體、閥蓋、閘板	閥桿	密封面	填料
Z41Y-150（Lb）	碳素鋼	鉻不銹鋼	堆焊硬質合金	石棉石墨或柔性石墨
Z41Y-150（Lb）P	鉻鎳鈦鋼	鉻鎳鈦鋼	—	—
Z41Y-150（Lb）R	鉻鎳鉬鈦鋼	鉻鎳鉬鈦鋼	—	—
Z41Y-300（Lb）	碳素鋼	鉻不銹鋼	堆焊硬質合金	石棉石墨或柔性石墨
Z41Y-300（Lb）P	鉻鎳鈦鋼	鉻鎳鈦鋼	—	—
Z41Y-300（Lb）R	鉻鎳鉬鈦鋼	鉻鎳鉬鈦鋼	—	—
Z41Y-400（Lb）	碳素鋼	鉻不銹鋼	堆焊硬質合金	石棉石墨或柔性石墨
Z41Y-600（Lb）
Z41H-150（Lb）	碳素鋼	鉻不銹鋼	鉻不銹鋼	石棉石墨或柔性石墨
Z41H-300（Lb）
Z41H-400（Lb）
Z41Y-300（Lb）I	鉻鉬鋼	鉻不銹鋼	堆焊硬質合金	石棉石墨或柔性石墨
Z41Y-400（Lb）I	鉻鉬鋼	鉻鉬鋼+鈷鉻鎢	—	—
Z4Y-400（Lb）P	鉻鎳鈦不銹鋼	鉻鎳鈦不銹鋼	堆焊硬質合金	石棉三圍或柔性石墨
Z41Y-400（Lb）R	鉻鎳鉬鈦	鉻鎳鉬鈦鋼+鈷鉻鎢	—	—
Z41H-600（Lb）	碳鋼	鉻鋼	—	—
Z41H-600（Lb）I
Z41H-600（Lb）P	鉻鎳鈦鋼	鉻鉬釩鋼
Z41Y-600（Lb）R	鉻鎳鉬鈦不銹鋼	鉻鎳鉬鈦不銹鋼	堆焊硬質合金	石棉石墨或柔性石墨

返回頁首

產品外形及結構尺寸

Z41H、Z41Y 型 150(Lb) 鋼制楔式閘閥主要外形及結構尺寸

DN	DN/in	L	D	D1	D2	b	z×Φd	H≈	D0≈	重量/kg
50	2	178	152	120.5	120.5	16	4×Φ19	323	200	23
65	21/2	190	178	139.5	139.5	18	4×Φ19	347	250	32
80	3	203	190	152.5	152.5	19	4×Φ19	383	250	40
100	4	229	229	190.5	190.5	24	8×Φ19	457	300	63
125	5	254	254	216	216	24	8×Φ22	632	300	66
150	6	267	279	241.5	241.5	26	8×Φ22	635	350	108
200	8	292	343	298.5	298.5	29	8×Φ22	762	350	181
250	10	330	406	362	362	31	12×Φ25	895	400	263
300	12	356	483	432	432	32	12×Φ25	1080	500	346
350	14	381	533	476	476	35	12×Φ29	1295	600	488
400	16	406	579	540	540	37	16×Φ29	1435	600	621
450	18	432	635	578	578	40	16×Φ32	1626	650	814
500	20	457	698	635	635	43	20×Φ32	1829	650	992
600	24	508	813	749.5	749.5	48	20×Φ35	2175	700	1492
750	30	610	984	914.5	914	75	28×Φ35	2692	700	2272

返回頁首

Z41H、Z41Y 型 300(Lb) 鋼制楔式閘閥主要外形及結構尺寸

DN	DN/in	L	D	D1	D2	b	z×Φd	H≈	D0≈	重量/kg
50	2	216	165	127	92	16	4×Φ19	323	200	23
65	21/2	241	190	149	105	18	4×Φ19	347	250	32
80	3	283	210	168.5	127	19	4×Φ19	383	250	40
100	4	305	254	200	157	24	8×Φ19	457	300	63
125	5	381	279	235	186	24	8×Φ22	632	300	66
150	6	403	318	270	216	26	8×Φ22	635	350	108
200	8	419	381	330	270	29	8×Φ22	762	350	171
250	10	457	444	387.5	324	31	12×Φ25	895	400	263
300	12	502	521	451	381	32	12×Φ25	1080	500	346
350	14	762	584	514.5	413	35	12×Φ29	1295	600	488
400	16	838	648	571.5	470	37	16×Φ29	1435	600	621
450	18	914	711	628.5	533	40	16×Φ32	1626	650	814
500	20	991	775	686	584	43	20×Φ32	1829	650	992
600	24	1143	914	813	692	48	20×Φ35	2175	700	1492

返回頁首

Z41H、Z41Y 型 400(Lb) 鋼制楔式閘閥主要外形及結構尺寸

DN	DN/in	L	D	D1	D2	b	z×Φd	H≈	D0≈	重量/kg
50	2	292	465	127	92	25	8×Φ19	368	250	35
65	2½	330	190	149.4	105	29	8×Φ22	394	300	47
80	3	356	210	168.1	127	32	8×Φ22	473	3003	65
100	4	406	254	200.2	157	35	8×Φ25	622	50	90
125	5	457	279	235	186	36	8×Φ25	686	400	153
150	6	495	318	269.7	216	41	12×Φ25	750	400	260
200	8	597	381	330.2	270	48	12×Φ29	876	500	390
250	10	673	444	387.4	324	54	16×Φ32	1041	600	535
300	12	762	521	450.8	381	57	16×Φ35	1181	650	886
350	14	826	584	514.4	413	60	20×Φ35	1588	700	960
400	16	902	648	571.5	470	64	20×Φ38	1803	700	1424

返回頁首

Z41H、Z41Y 型 600(Lb) 鋼制楔式閘閥主要外形及結構尺寸

DN	DN/in	L	D	D1	D2	b	z×Φd	H≈	D0≈	重量/kg
50	2	292	165	127	92	33	8×Φ19	510	254	44
65	2½	330	190	149	100	36	8×Φ22	554	254	60
80	3	356	210	168	127	39	8×Φ22	595	305	80
100	4	432	273	216	157	45	8×Φ25	712	356	145
125	5	508	330	266.5	186	52	8×Φ29	826	406	236
150	6	559	356	292	216	55	12×Φ29	995	508	309
200	8	660	419	349	270	63	12×Φ32	1157	610	522
250	10	787	508	432	324	71	16×Φ35	1373	686	779
300	12	838	559	489	381	74	20×Φ35	1603	686	1108
350	14	889	603	527	413	77	20×Φ38	1930	762	1506
400	16	991	686	603	470	84	20×Φ41	2032	889	1939

返回頁首

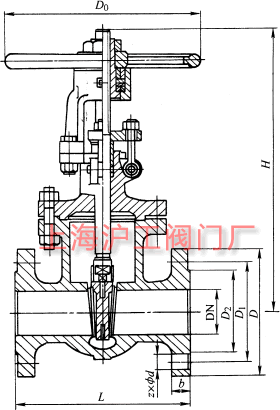

產品外形及結構尺寸示意圖
