產品說明

溝槽式卡箍Y型過濾器：過濾面積大、流阻系數小、下端部裝有自由沖洗裝置，沖洗時間快比一般Y型過濾快 8~10 倍。閥體內外采用無毒性的粉體環氧樹脂噴涂，使水質不至于出現缺水及閥體的腐蝕。過濾網采用不銹鋼，在使用過程中不會出現濾網結銹而減少過濾面積。本閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。

產品性能參數

溝槽式卡箍Y型過濾器主要性能參數

型號	PN	工作壓力 (Mpa)	適用溫度 (℃)	適用介質
DFSRY-16Q	16	1.6	≤ 100	蒸汽、水
DFSRY-16C
DFSRY-16P				硝酸類
DFSRY-16QR				醋酸類

返回頁首 ⇑

產品零部件材料

溝槽式卡箍Y型過濾器零部件材料

型號	材料
	閥體、法蘭蓋	過濾網
DFSRY-16Q	球墨鑄鐵	不銹鋼
DFSRY-16C	碳素鋼
DFSRY-16P	不銹鋼
DFSRY-16QR	不銹鋼

返回頁首 ⇑

產品外形及結構尺寸（PN16）

溝槽式卡箍Y型過濾器主要外形及結構尺寸（mm）

DN	DN/in	OD	L	H		DN	DN/in	OD	L	H
50	2	60	200	150		150	6	165	460	360
65	21/2	76	240	180		200	8	219	550	440
80	3	89	270	200		250	10	273	680	530
100	4	114	340	260		300	12	325	790	580
125	5	140	400	310

返回頁首 ⇑

產品外形及結構尺寸（鋼管滾槽、開槽基本尺寸及偏差）

溝槽式卡箍Y型過濾器鋼管滾槽、開槽基本尺寸及偏差表（mm）

公稱通徑	鋼管外徑	A1 0/-0.5	B1 +0.5/0	C +0.5/0
50	60	14.5	9.5	2.2
65	76
80	89
100	114	16
125	140
150	165
200	219	19	13	2.5
250	273
300	325			3.3

返回頁首 ⇑

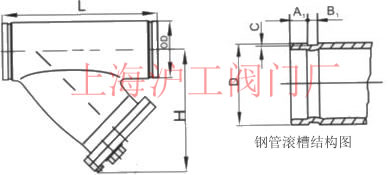

產品外形及結構尺寸示意圖
